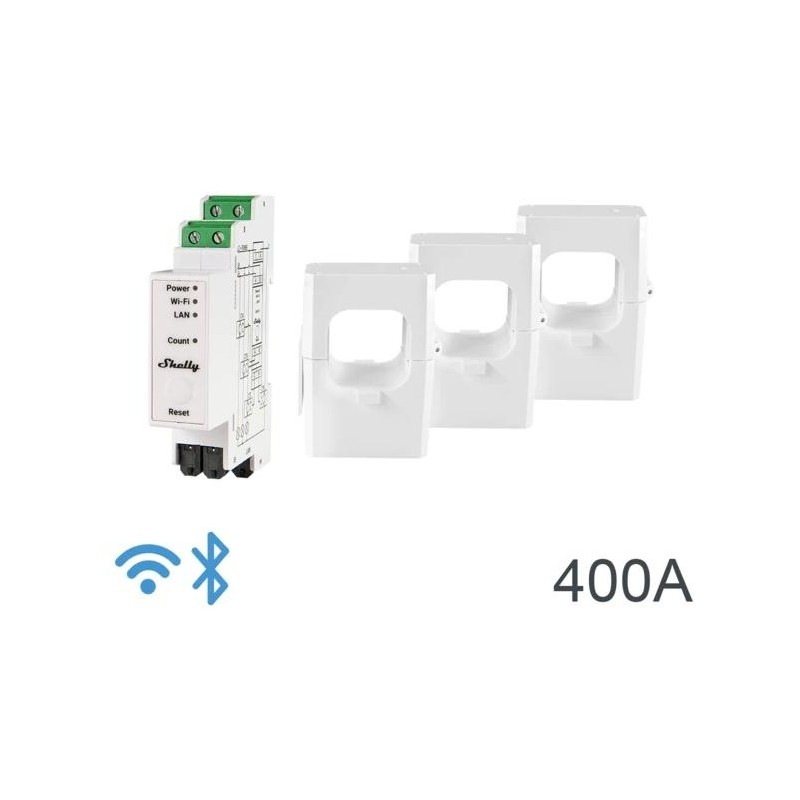

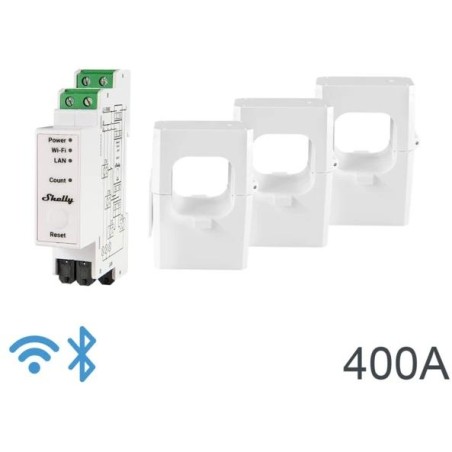

Shelly Pro 3EM 400A - Contatore Energia DIN + 3 pinze 400A
Box: 5
Color: Bianco
Certificate: CE
Comp. brand: Shelly
Shelly PRO 3EM 400A + 3 pinze amperometriche 400A
Misuratore Consumo di Corrente Trifase, WiFi, WLAN, Bluetooth, Barra DIN, Scenari Personalizzati, Misurazione Consumi Elettrodomestici, Circuiti Elettrici, Assistente Vocale
- Shelly Pro 3EM 400A è un misuratore di consumo di corrente trifase con connessione WLAN, Bluetooth e LAN, montabile su DIN, alimentato tramite WLAN.
- Questo è il dispositivo che fa per te se hai bisogno di monitorare il consumo o la produzione del tuo impianto trifase o di qualsiasi elettrodomestico, circuito elettrico e attrezzatura per ufficio.
- Supporta esclusivamente alimentazione in 110 – 240 V AC, 50/60 Hz con un range di temperatura che va da -20 °C to 40 °C / -5 °F to 105 °F.
- È possibile impostare azioni e scenari per sincronizzare l’ambiente con le attività personali o aziendali. Come tutti i dispositivi di famiglia PRO, gestisce webhooks HTTP e HTTPS, e protocollo MQTT.
- Le programmazioni orarie o giornaliere ,animazioni basate su alba e tramonto e in più di creare scene personalizzate per l’accensione/spegnimento di luci e prese in base alle vostre esigenze.
Shelly Pro 3EM-400 è un avanzato contatore di energia trifase, montabile su guida DIN, ideale per chi desidera un controllo accurato del proprio impianto trifase, elettrodomestici, circuiti elettrici e attrezzature per ufficio. Dotato di pinze da 400A, appartiene alla serie PRO e vanta un chip ESP32 potenziato, arricchito dalla flessibilità del firmware di seconda generazione e dalla connettività LAN attraverso lo slot RJ45. Questo dispositivo permette di monitorare in tempo reale, ovunque tu sia, l'energia accumulata, dati di tensione, corrente e il fattore di potenza per ogni fase. Una delle sue caratteristiche distintive è il rilevamento dell’errore di sequenza di fase e l'indicazione dell’impulso ottico del consumo di energia.
Con Shelly PRO 3EM-400A, l'utente beneficia di fino a 4 quadranti di misurazione, con una capacità di misurazione fino a 400 A per ogni fase e per il neutro. La precisione di Classe B (IEC 62053-21) garantisce affidabilità, e in caso di mancanza di connessione, il dispositivo conserva i dati nella sua memoria fino a 60 giorni, aggiornando ogni minuto. Questa memoria garantisce una precisione di misurazione superiore a molti contatori tradizionali. Oltre alle sue capacità di monitoraggio, Shelly Pro 3EM-400A offre funzionalità di scripting avanzate per l'esecuzione di scene complesse, estendendo ulteriormente le capacità di monitoraggio. Opera con un' alimentazione di 110–240 V, 50/60 Hz e in un range di temperatura da -20 °C a 40 °C. Infine, come parte della famiglia PRO, supporta webhooks HTTP e HTTPS, protocollo MQTT, e programmazioni basate su orari, alba e tramonto, consentendo la creazione di scene personalizzate per luci e prese, rendendolo un alleato prezioso per qualsiasi ambiente. Compatibile con Alexa e Google.
Specifiche
Fisiche |
|
Dimensioni (AxLxP): |
94x19x69 ±0,5 mm / 3,70x0,75x2,71 ±0,02 pollici |
Peso: |
62 ±1 g / 2,19 ±0,05 once |
Montaggio: |
Guida DIN |
Coppia massima terminali a vite: |
0,4 Nm / 4,43 libbre |
Sezione del conduttore: |
Da 0,5 a 2,5 mm² / da 20 a 14 AWG (capicorda solidi, flessibili e a laccio) |
Lunghezza spelata del conduttore: |
Da 6 a 7 mm/da 0,24 a 0,28 pollici |
Materiale della calotta: |
Plastica |
Colore: |
Bianco |
Ambientale |
|
Temperatura ambiente: |
Da -20 °C a 40 °C / da -5 °F a 105 °F |
Umidità: |
Dal 30% al 70% di umidità relativa |
Massimo. altitudine: |
2000 metri / 6562 piedi |
Elettrico |
|
Tensione di alimentazione CA: |
110 - 240 V, 50/60 Hz |
Tensione di alimentazione CC: |
N / A |
Consumo di energia: |
< 3 W |
Sensori, misuratori |
|
Sensore di temperatura interna: |
SÌ |
Voltmetri (RMS per ciascuna fase): |
100 - 260 V |
Precisione dei voltmetri: |
±1% |
Amperometri (RMS tramite TA per ciascuna fase e il Neutro): |
0 - 400 A |
CT compatibile |
|
Precisione degli amperometri: |
±1% (5 - 400 A), ±2% (0 - 5 A) |
Contatori di potenza ed energia: |
|
Carico minimo di calibrazione da canale a canale: |
5000 W per canale |
Nessuna soglia di carico: |
30 VA per canale |
Memorizzazione dei dati di misurazione: |
Almeno 60 giorni con risoluzione dati di 1 minuto |
Esportazione dati: |
|
Radio |
|
Banda RF: |
2400 - 2495 MHz |
Massimo. Potenza RF: |
<20 dBm |
Protocollo Wi-Fi: |
802.11b/g/n |
Portata Wi-Fi: |
Fino a 30 m/100 piedi in ambienti interni e 50 m/160 piedi all'aperto |
Protocollo Bluetooth: |
4.2 |
Portata Bluetooth: |
Fino a 10 m/33 piedi in ambienti interni e 30 m/100 piedi all'aperto |
MCU |
|
PROCESSORE: |
ESP32-D0WDQ6 |
Veloce: |
16MB |
Funzionalità del firmware |
|
Webhook (azioni URL): |
20 con 5 URL per hook |
Scrittura: |
SÌ |
MQTT: |
SÌ |
CoAP: |
NO |
Schemi elettrici di base
|
Legenda
Terminali |
Cavi |
||
---|---|---|---|
UN |
Ingresso fase A |
LA |
Cavo sotto tensione fase A (110-240 V). |
B |
Ingresso fase B |
LIBBRE |
Cavo fase B sotto tensione (110-240 V). |
C |
Ingresso fase C e alimentazione |
LC |
Cavo fase C sotto tensione (110-240 V). |
N |
Terminale neutro |
l |
Cavo monofase sotto tensione (110-240 V). |
IA |
Ingresso trasformatore di corrente fase A |
N |
Cavo neutro |
IB |
Ingresso trasformatore di corrente fase B |
Trasformatori di corrente |
|
CIRCUITO INTEGRATO |
Ingresso trasformatore di corrente fase C |
CTA |
Trasformatore di corrente fase A |
IN |
Ingresso trasformatore di corrente neutro |
CTB |
Trasformatore di corrente fase B |
|
|
CTC |
Trasformatore di corrente fase C |
|
|
CTN |
Trasformatore di corrente neutro |
