Shelly Qubino Wave Shutter - Tapparelle

38,86 €
Tasse incluse
Sizes: dddd
Box: 10
Color: nero
Certificate: CE
Comp. brand: Shelly
Quantità

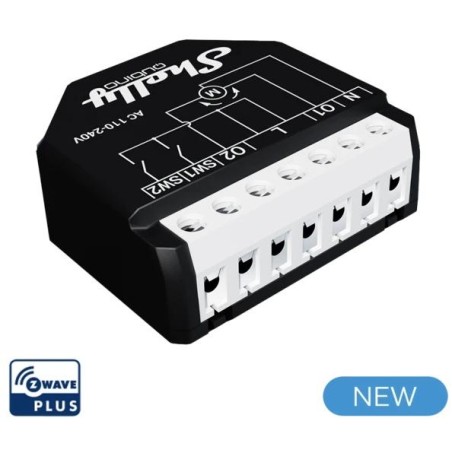

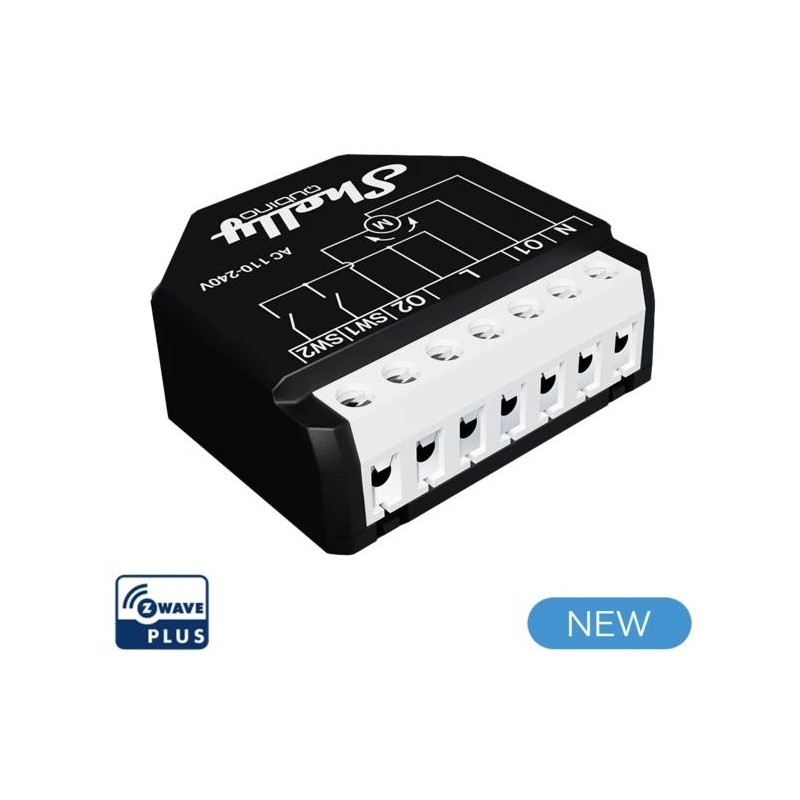

Shelly Wave Shutter

Relè Intelligente 2 Canali x 10A per Gestione motori tapparella + Misurazione potenza - Necessita di Gateway



  • Automatizza e controlla a distanza la posizione di tapparelle, tende, finestre, tende da sole, coperture per piscine e altri dispositivi alimentati da motori AC bidirezionali.
  • Shelly Qubino Wave Shutter è un interruttore Z-Wave dotato di due relè da 10A per il controllo e la gestione di motori per tapparelle.
  • Possibilità di controllo angolo di inclinazione delle lamelle della tua veneziana.
  • Supporta pulsanti/interruttori momentanei e interruttori a levetta.
  • Funziona con i gateway certificati Z-Wave e con oltre 4.000 dispositivi Z-Wave. *Un gateway (smart hub) non è incluso. Per la configurazione del dispositivo è necessario un gateway (smart hub).



Shelly Qubino Wave Shutter è l’innovazione della comunicazione tra i nuovi dispositivi Shelly grazie al nuovo processore Z-Wave(S800), con banda di frequenza Z-Wave: 868,4 MHz, ovvero una delle tecnologie standardizzate più popolari al mondo per le case intelligenti.

Shelly Wave Shutter è retrofit e progettato per adattarsi a qualsiasi interruttore o presa, trasformandolo istantaneamente in una presa intelligente. Una volta installato, includilo nella tua rete Z-Wave (è richiesto il gateway Z-Wave) e controlla gli apparecchi collegati da qualsiasi luogo utilizzando il tuo smartphone o tablet.

Specifiche

Alimentazione elettrica

110-240 V AC +/- 10%

Consumo di energia

< 0,3 W

Misurazione della potenza [W]

Tensione di commutazione massima AC

240 V

Corrente di commutazione massima AC

10 A per canale

Protezione dal surriscaldamento

Protezione da sovraccarico

Distanza

fino a 40 m in interni (131 piedi)
(a seconda delle condizioni locali)

Ripetitore Z-Wave™:

processore

Z-Wave™ S800

Bande di frequenza Z-Wave™:

868,4 MHz; 865,2 MHz; 869,0 MHz; 921,4 MHz; 908,4 MHz; 916 MHz; 919,8 MHz; 922,5 MHz; 919,7- 921,7-923,7 MHz; 868,1 MHz; 920,9 MHz

Potenza massima della radiofrequenza trasmessa nelle
curve di frequenza

< 25 mW

Dimensioni (A x L x P)

37 x 42 x 16 ± 0,5 mm/1,46
x 1,65 x 0,63 ± 0,02 pollici

Peso

29 g

Montaggio

Consolle da parete

Coppia massima terminali a vite

0,4 Nm / 3,5 lb

Sezione trasversale del conduttore

Da 0,5 a 1,5 mm² / da 20 a 16
AWG

Lunghezza spelata del conduttore

Da 5 a 6 mm/da 0,20 a 0,24 pollici

Materiale del guscio

Plastica

Colore

Nero

Temperatura ambiente

Da -20°C a 40°C / da -5°F a 105°F

Umidità

Dal 30% al 70% di umidità relativa

Massimo. altitudine

2000 metri / 6562 piedi

Schema elettrico di base

All_Wirings_Qubino_800_V2_shutter_popravljeno-01.png?inst-v=88a9b346-074f-41b9-a6f5-d62cf5100947

Fig. 1

All_Wirings_Qubino_800_V2_shutter_popravljeno-02.png?inst-v=88a9b346-074f-41b9-a6f5-d62cf5100947

Figura 2

04_Wave%20Shutter-wiring_diagram.png?inst-v=88a9b346-074f-41b9-a6f5-d62cf5100947

Figura 3

03_Wave%20Shutter-wiring_diagram.png?inst-v=88a9b346-074f-41b9-a6f5-d62cf5100947

Figura 4

All_Wirings_Qubino_800_V2_shutter_popravljeno-05.png?inst-v=88a9b346-074f-41b9-a6f5-d62cf5100947

Figura 5





Legenda

Terminali



Fili



N

Terminale neutro

N

Filo neutro

l

Terminale sotto tensione (110–240 V AC)

l

Cavo sotto tensione (110 - 240 V AC).

O1

Morsetto di uscita per motore SU (aperto)





O2

Terminale di uscita per il motore GIÙ (chiuso)





SW1

Terminale di ingresso per interruttore/pulsante SU (aperto)





SW2

Terminale di ingresso per interruttore/pulsante SU (chiusura)
