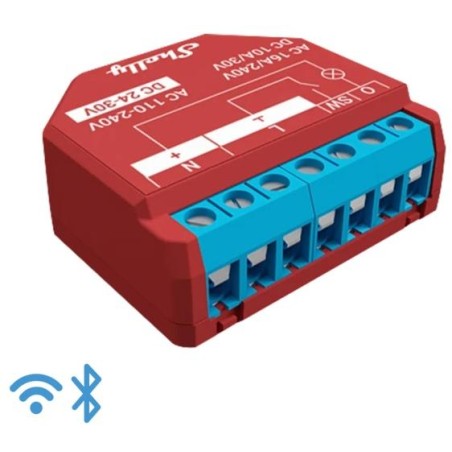

Shelly Plus 1PM - Smart Relay 16A AC/DC WiFi/BT + PM
Box: 10
Color: Rosso
Certificate: CE
Comp. brand: Shelly
Shelly Plus 1PM
Relè intelligente Wi-Fi e Bluetooth, 1 canale 16A, per Automazione Domestica dei Dispositivi Elettrici. Luci e Controllo del Consumo di Corrente, Rosso
- Shelly Plus 1 PM consente di controllare in modo intelligente i dispositivi elettrici esistenti misurando contemporaneamente il consumo di corrente
- È possibile ottenere una misurazione precisa del consumo di energia di ogni apparecchio e spegnerlo a distanza
- Pratico e compatto consente di inserirlo direttamente nella scatola di commutazione dietro l'interruttore della luce
- Grazie alla compatibilità con Amazon Alexa o Google Home, è possibile controllare i dispositivi tramite controllo vocale
- Shelly Plus 1 PM è adatto con dispositivi da 16 A o 3500 W, 110-230 V AC o 24-240 V DC
- Supporta MQTT e WSS, supporto TLS e certificati personalizzati.
Specifiche
|
|
---|---|
Physical |
|
Size (HxWxD): |
37x42x16 ±0.5 mm / 1.46x1.65x0.63 ±0.02 in |
Weight: |
27 g / 0.95 oz |
Mounting: |
Wall console |
Screw terminals max torque: |
0.4 Nm / 3.5 lbin |
Conductor cross section: |
0.5 to 1.5 mm² / 20 to 16 AWG |
Conductor stripped length: |
5 to 6 mm / 0.20 to 0.24 in |
Shell material: |
Plastic |
Color: |
Red |
Environmental |
|
Ambient temperature: |
-20 °C to 40 °C / -5 °F to 105 °F |
Humidity |
30 % to 70 % RH |
Max. altitude |
2000 m / 6562 ft |
Electrical |
|
Power supply: |
110 - 240 VAC / 24 - 30 VDC |
Power consumption: |
< 1.2 W |
Output circuits ratings |
|
Max switching voltage AC: |
240 V |
Max switching voltage DC: |
30 V |
Max switching current AC: |
16 A |
Max switching current DC: |
10 A |
Sensors, meters |
|
Internal-temperature sensor: |
Yes |
Voltmeter (AC) |
Yes |
Ammeter (AC) |
Yes |
Radio |
|
RF band: |
2400 - 2495 MHz |
Max. RF power: |
<20 dBm |
Wi-Fi protocol: |
802.11 b/g/n |
Wi-Fi Range: |
Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors |
Bluetooth Protocol: |
4.2 |
Bluetooth Range: |
Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors |
MCU |
|
CPU: |
ESP32 |
Flash: |
4 MB |
Firmware capabilities |
|
Schedules: |
20 |
Webhooks (URL actions): |
20 with 5 URLs per hook |
Scripting: |
Yes |
MQTT: |
Yes |
CoAP: |
No |
Basic wiring diagram
|
|
Legend
Terminals |
|
Cables |
|
---|---|---|---|
I |
Load circuit input terminal |
L |
Live (110 - 240 VAC) cable |
O |
Load circuit output terminal |
+ |
24 - 30 VDC positive cable |
SW |
Switch (controlling O) input terminal |
N |
Neutral cable |
L |
Live (110-240 V) terminal |
GND |
24 - 30 VDC ground cable |
N |
Neutral terminal |
|
|
+ |
24 - 30 VDC positive terminal |
|
|
Ʇ |
24 - 30 VDC ground terminal |
|
